Podkonstrukcja ECO-SYSTEM

Konsola stała

Konsola stała jest to podstawowy element systemowej podkonstrukcji. Jest elementem konstrukcyjnym nośnym, kotwionym do podłoża mającym na celu przenoszenie obciążeń statycznych. Przytwierdzenie profili do konsoli stałej odbywa się za pośrednictwem wkrętów umieszczanych w otworach stałych (okrągłych).

Konsola przesuwna

Konsola przesuwna jest elementem konstrukcyjnym nośnym, kotwionym do podłoża murowego mającym na celu kompensacje zmian wynikających z rozszerzalności cieplnej materiału. Przytwierdzenie profili do konsoli stałej odbywa się za pośrednictwem wkrętów umieszczanych w fasolkach.

Przedłużka do konsol

Przedłużka do konsol jest elementem pomocniczym stosowanym w przypadku niestandardowych rozwiązań technicznych. Przedłużka występuje w dwóch wariantach: dla konsoli stałej(PF) oraz konsoli przesuwnej(PP).

ECOSYSTEM PASSIVE BRACKETS LIGHT
Konsola pasywna perforowana

KOD	DŁUGOŚĆ	SZEROKOŚĆ	GRUBOŚĆ
Konsola stała
KFNL126	126 mm	140 mm	2 mm
KFNL152	152 mm	140 mm	2 mm
KFNL168	168 mm	140 mm	2 mm
KFNL187	187 mm	140 mm	2 mm
Konsola przesuwna
KPNL126	126 mm	70 mm	2 mm
KPNL152	152 mm	70 mm	2 mm
KPNL168	168 mm	70 mm	2 mm
KPNL187	187 mm	70 mm	2 mm

ECOSYSTEM PASSIVE BRACKETS
Konsola pasywna

KOD	DŁUGOŚĆ	SZEROKOŚĆ	GRUBOŚĆ
Konsola stała
KFN64*	64 mm	140 mm	2 mm
KFN92*	92 mm	140 mm	2 mm
KFN210	210 mm	140 mm	2 mm
KFN238	238 mm	140 mm	2 mm
KFN273	273 mm	140 mm	2 mm

Konsola przesuwna
KPN64*	64 mm	70 mm	2 mm
KPN92*	92 mm	70 mm	2 mm
KPN210	210 mm	70 mm	2 mm
KPN238	238 mm	70 mm	2 mm
KPN273	273 mm	70 mm	2 mm

* Produkt na specjalne zamówienie.
Możliwość wyprodukowania konsoli o niestandardowej długości.

ECOSYSTEM BRACKETS
Konsola aluminiowa

KOD	DŁUGOŚĆ	SZEROKOŚĆ	GRUBOŚĆ
Konsola stała
KF60	60 mm	140 mm	3 mm
KF80	80 mm	140 mm	3 mm
KF100	100 mm	140 mm	3 mm
KF120	120 mm	140 mm	3 mm
KF150	150 mm	140 mm	3 mm
KF180	180 mm	140 mm	3 mm
KF210	210 mm	140 mm	3 mm
KF240	240 mm	140 mm	3 mm
Konsola przesuwna
KP60	60 mm	70 mm	3 mm
KP80	80 mm	70 mm	3 mm
KP100	100 mm	70 mm	3 mm
KP120	120 mm	70 mm	3 mm
KP150	150 mm	70 mm	3 mm
KP180	180 mm	70 mm	3 mm
KP210	210 mm	70 mm	3 mm
KP240	240 mm	70 mm	3 mm

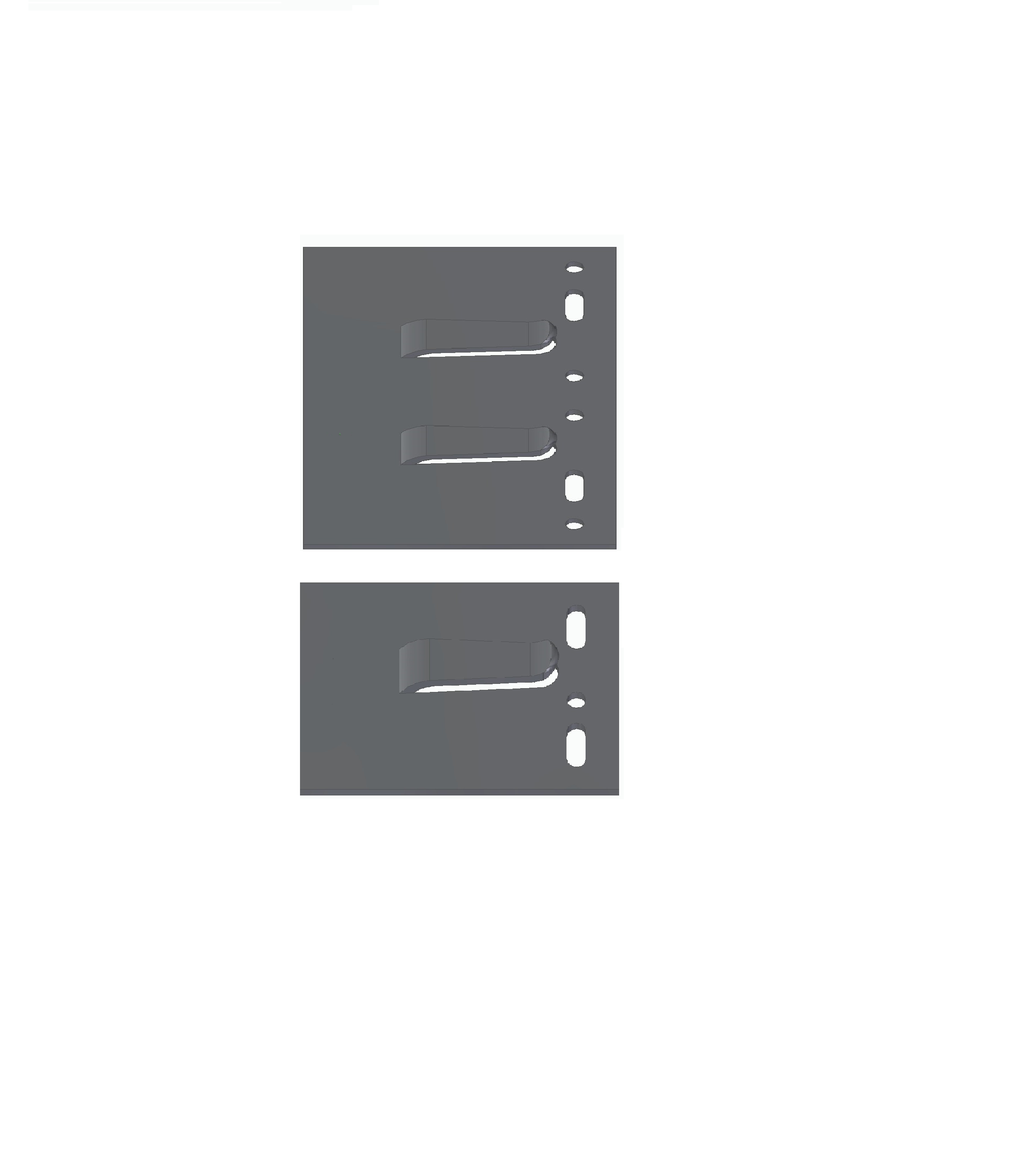

Przedłużki konsol

KOD	DŁUGOŚĆ	SZEROKOŚĆ	GRUBOŚĆ
PP	90 mm	70 mm	3 mm
PF	90 mm	140 mm	3 mm

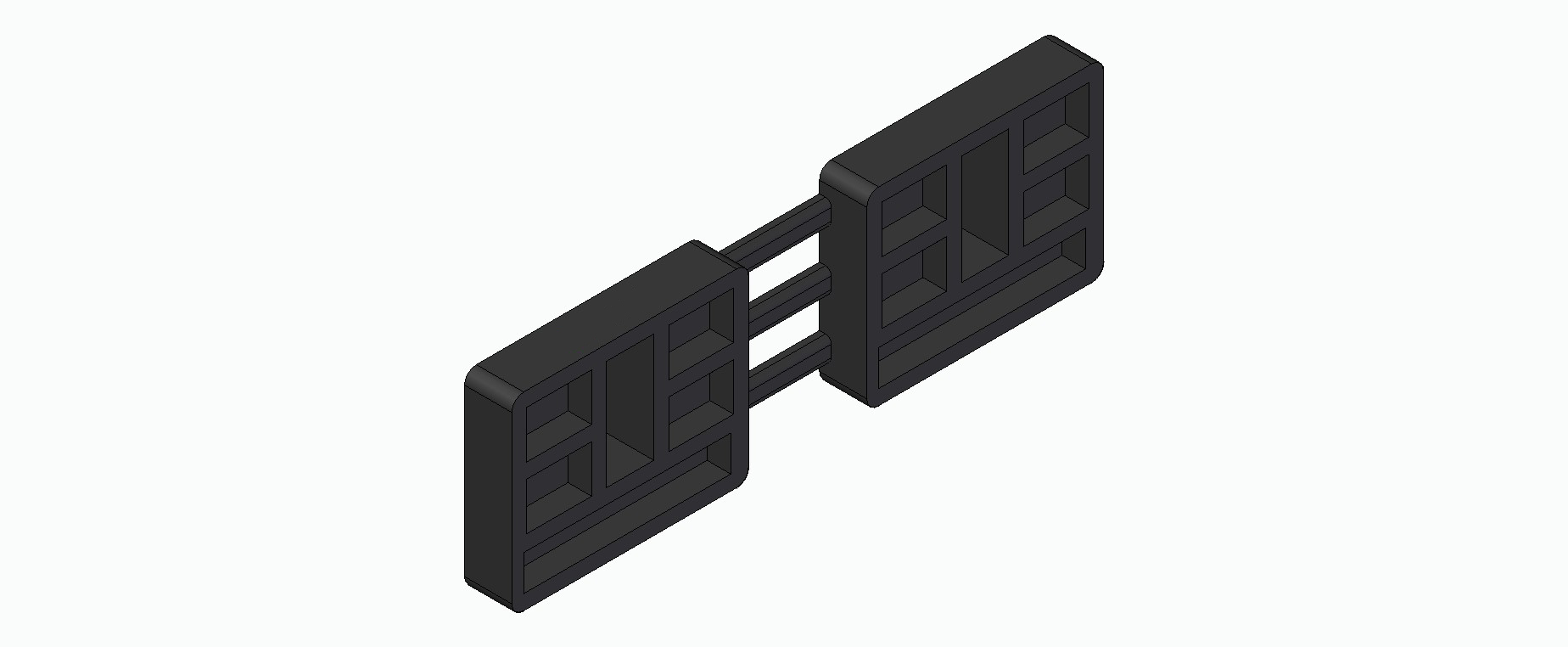

Podkładki do konsol

KOD	DŁUGOŚĆ	SZEROKOŚĆ	GRUBOŚĆ
PCV2(2x PCV)	49 mm	168 mm	5 mm

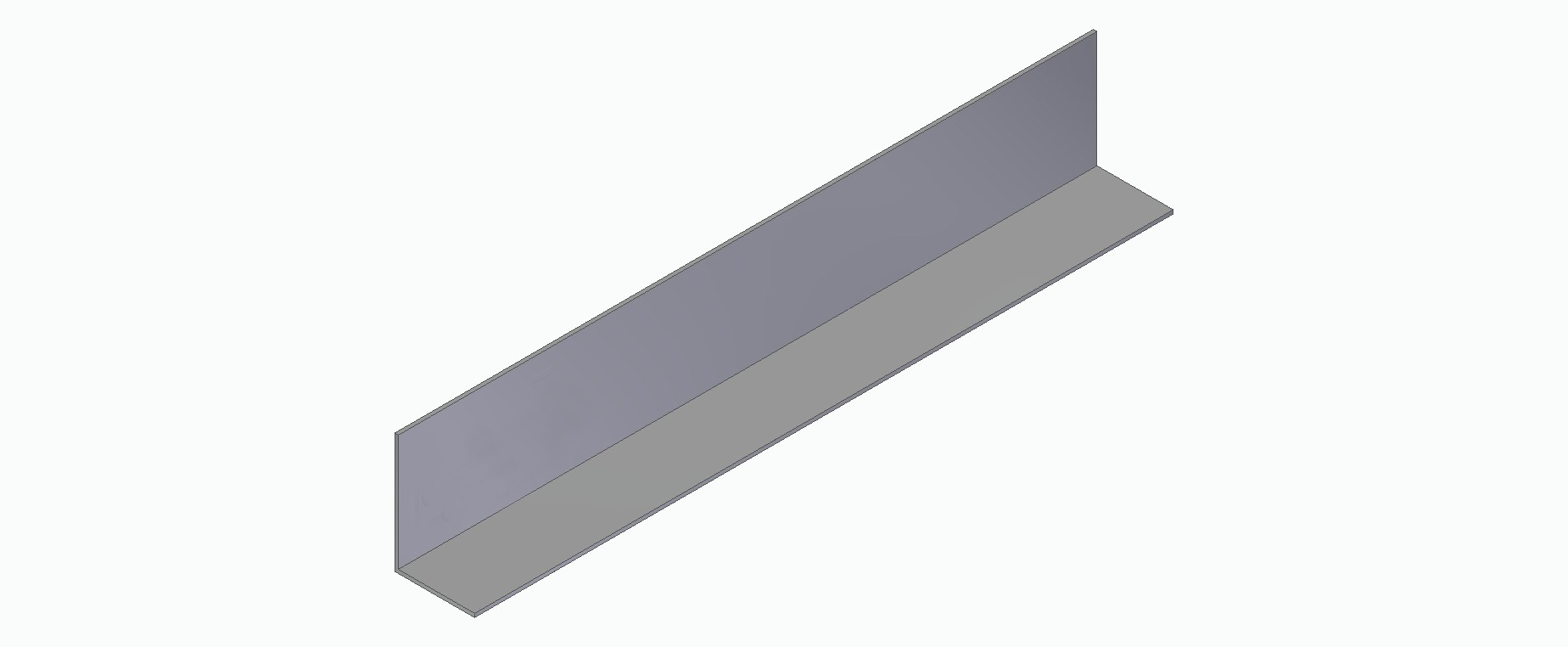

Profil L

KOD	A	B
L60X40	60 mm	40 mm
L50X50	50 mm	50 mm
L40x20	40 mm	20 mm

Profil T

KOD	A	B
T110	110 mm	60 mm
T100	100 mm	50 mm

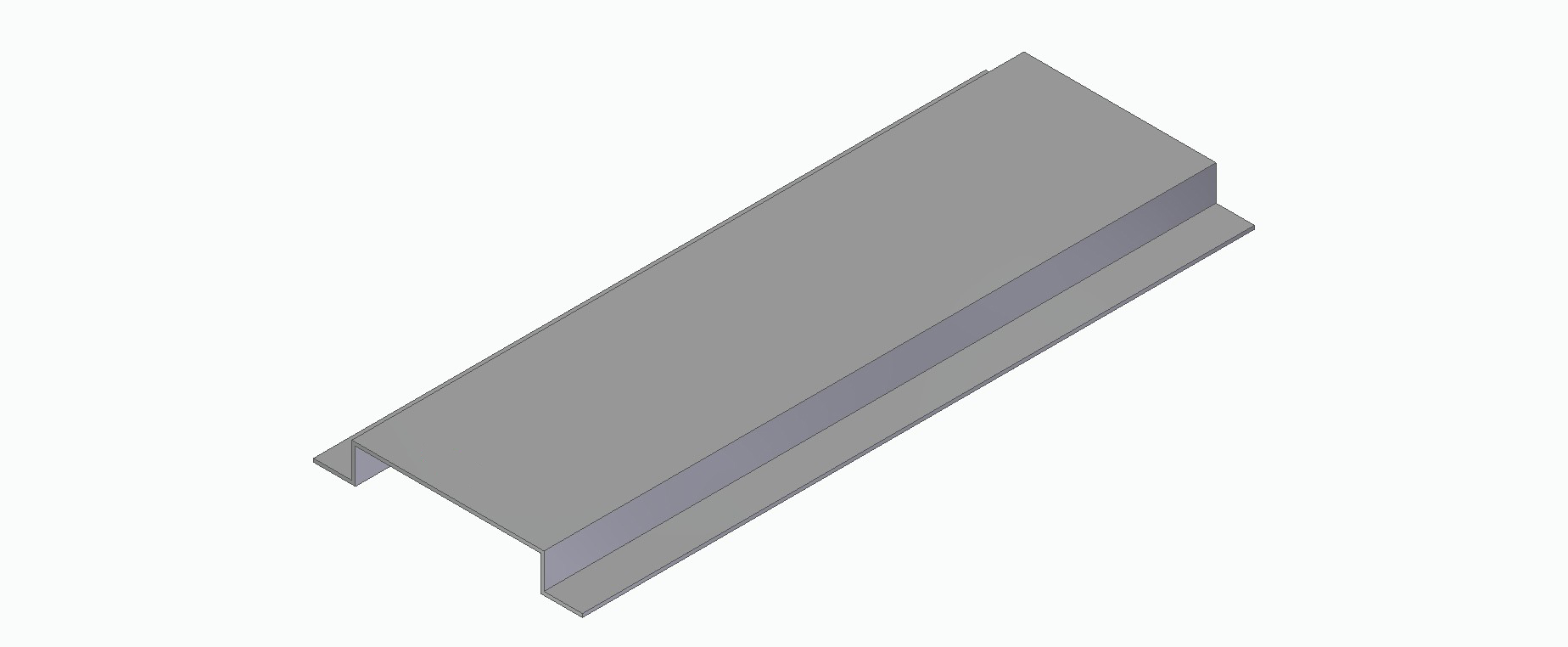

Profil Omega

KOD	A	B	C
P0	60 mm	20 mm	20 mm

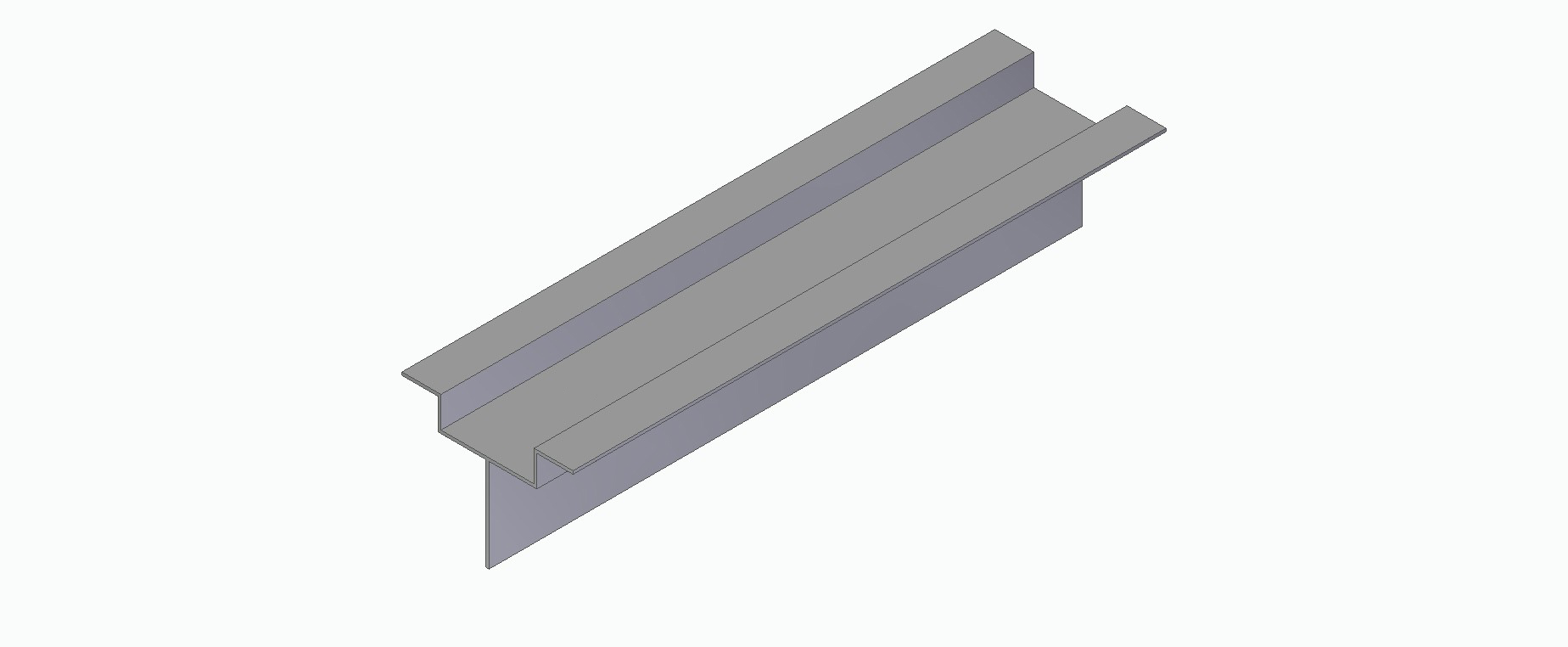

Profil Y

KOD	A	B	C
ECO-Y	101 mm	75 mm	20 mm

Klamry

KOD	Opis
KL1	klamra pojedyncza
KL2	klamra podwójna

Nity

Opis
HIT! Aluminium/stal A2/ 4,0x18 k16, malowany proszkowo wg RAL
HIT! Aluminium/stal A2/ 4,0x18 k16, tulejka dystansowa ,0x9,0x8,0, malowany proszkowo wg RAL
HIT! Aluminium/stal A2/ 4,0x18 k16, tulejka dystansowa 4,0x9,0x8,0, podkładka gumowa 4,0x20 k15, malowany proszkowo według RAL
Aluminium/stal A2/ 4,8x18 k16, malowany proszkowo wg RAL

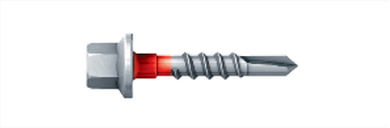

Wkręty samowiercące

Opis
Wkręty samowiercące ze stali nierdzewnej A2 4,8x19
Wkręty samowiercące ze stali nierdzewnej A2 5,5x25
